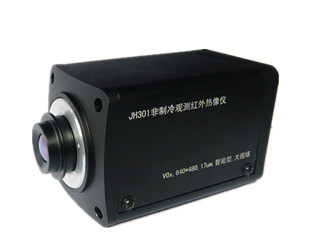

JH301警用无人机小型红外热像仪
JH301

JH301警用无人机小型红外热像仪

应用

      为边海防监控系统、森林防火系统、城市监控系统等领域提供高性能

专业可靠的红外热像仪单体。

特点

  ★ 全密封防水,各项部件按GJB海军环境适应性要求设计加工;

  ★ 非制冷氧化钒焦平面探测器,灵敏度高;

  ★ 新一代FPGA智能化图像处理平台,图像清晰;

  ★ 双视场光学系统,可大面积目标搜索和重点目标识别;

  ★ 多种控制接口和图像输出接口,方便系统集成;

  ★ 供电范围宽,功耗低,启动时间短。

产品功能

 ◆ 可通过串口控制如下功能:

调焦、视场切换、手动背景/快门校正、白热/黑热极性转换、2倍插值实时电子放大、

手动/自动图像增益/亮度调节、十字分划线显示/消隐及位置调节、图像增强/平滑/锐化等;

 ◆ 可设定地对空、地对地观测全自动模式,图像效果最佳;

 ◆ 系统参数自检/复位。

技术指标

 1. 探测材料:   VOx非制冷焦平面

 2. 像元数:     320 ×240(或640 ×480

 3. 像元尺寸:   38μm(或17μm

 4. 工作波段:   8μm12μm

 5. 图像帧频:   25Hz

 6. NETD       60mK

 7. 焦距:      15mm

 8. 视场角:    4.6°×3.5°/18.4°×14.2°

              (或 4.2°×3.1°/16.8°×12.5°)

 9. 模拟视频:   P/N

 10. 平均功耗:   5.5W

 11. 供电范围:   DC7V12V

 12. 启动时间:   < 20s

 13. 工作温度:   -40 ~ +60

 14. 存储温度:   -50 ~ +70

 15. 尺寸:       285.5mm×136.0mm×138.0mm

 16. 重量:       6.8kg

 17. 通讯方式:   RS232/RS422串口,开放串口协议

 18. 作用距离:   (以配64017μm探测器,小视场为例)

在能见度不小于8km,温度为20℃±5℃,相对湿度70%±5%环境条件下,

在目标与背景温差

不大于5℃时

对中型直升机目标: 探测距离:20km,识别距离:10km

对中型船舶目标:   探测距离:18km,识别距离:12km

对中型车辆目标:   探测距离:6km,识别距离:4km
